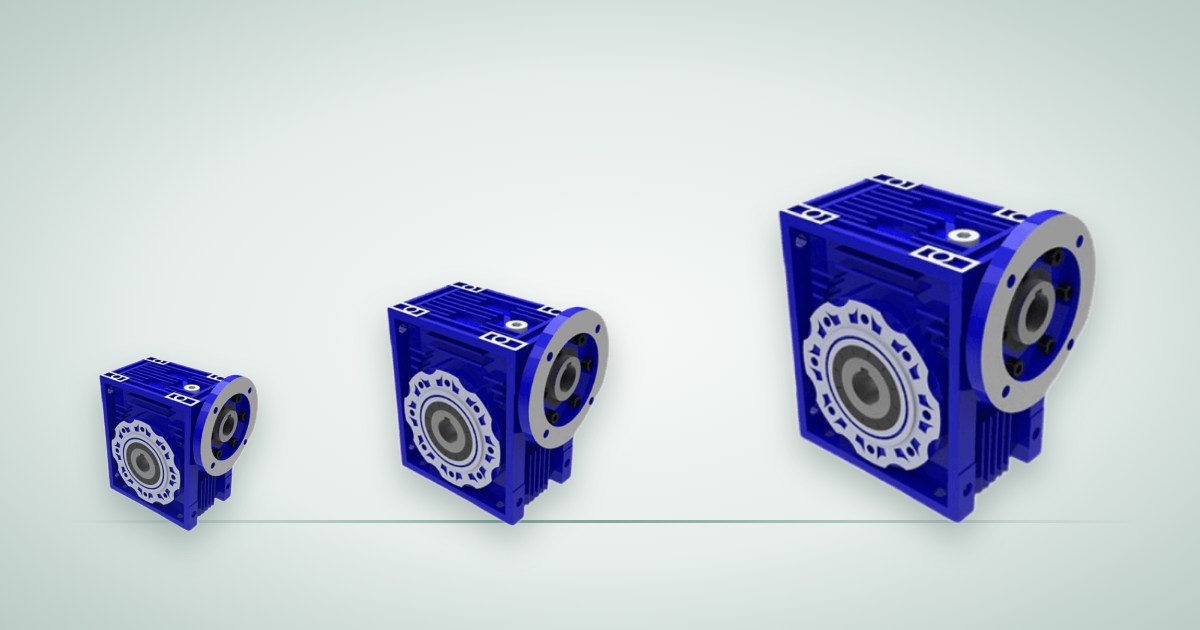

O dimensionamento de redutor rosca sem fim parece complicado, mas segue uma sequência curta: definir a rotação de saída, descobrir o fator de serviço da aplicação e escolher, na tabela de desempenho, o tamanho cuja potência admissível cubra a do motor. Neste passo a passo usamos o catálogo da linha Acionac FCNDK, com um exemplo calculado e os cuidados com forças radiais, flange do motor e irreversibilidade. Você também pode conferir o seu redutor na calculadora online logo abaixo.

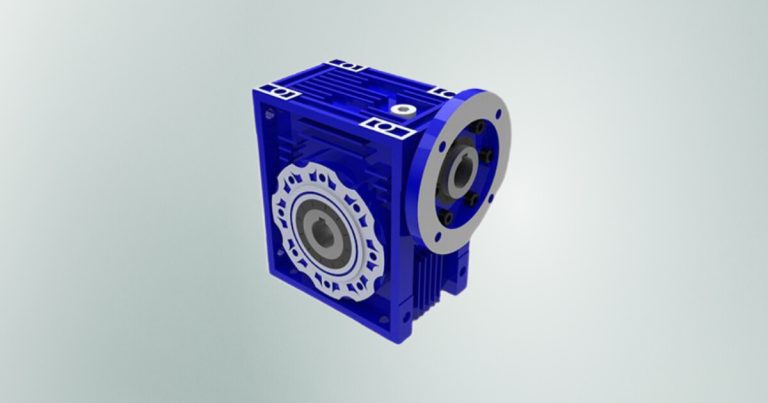

Antes do passo a passo, use a calculadora abaixo: ela reproduz a planilha que o time técnico da PEAGE usa nas propostas. Escolha o motor, o modelo, o tamanho e a redução do redutor FCNDK, informe o regime de trabalho, clique em Calcular dimensionamento e veja a flange, a rotação de saída, a capacidade nominal, o fator de serviço, o torque e o resultado (aprovado ou não). Se o redutor não atender, ela indica o menor tamanho que atende.
Escolha o motor e o redutor, clique em Calcular e veja na hora se o conjunto está aprovado, com a mesma lógica da nossa proposta técnica.
Valores nominais do catálogo Acionac de Redutores de Velocidade (versão 2014/01), para motor de 4 polos (1.720 rpm). Para motor de 6 polos (1.150 rpm), choques fortes ou aplicações críticas, fale com o time técnico da PEAGE. A compatibilidade da flange é indicativa e depende da redução: confirme no pedido.
Reúna estas informações antes de começar:
No dimensionamento de redutor rosca sem fim, o fator de serviço (FS) corrige a potência do motor conforme o regime e a carga. Quanto mais pesado o serviço, maior o FS. Estes são os valores do catálogo da Acionac para motor elétrico:
| Tempo de trabalho | Carga uniforme | Carga moderada | Carga forte |
|---|---|---|---|
| Ocasional, até 1/2 h por dia | 0,80 | 0,90 | 1,00 |
| Intermitente, até 2 h por dia | 0,90 | 1,00 | 1,25 |
| Até 10 h por dia | 1,00 | 1,25 | 1,50 |
| Acima de 10 h por dia | 1,25 | 1,50 | 1,75 |
| Tempo de trabalho | Carga uniforme | Carga moderada | Carga forte |
|---|---|---|---|
| Ocasional, até 1/2 h por dia | 0,90 | 1,00 | 1,25 |
| Intermitente, até 2 h por dia | 1,00 | 1,25 | 1,50 |
| Até 10 h por dia | 1,25 | 1,50 | 1,75 |
| Acima de 10 h por dia | 1,50 | 1,75 | 2,00 |
Para motor a explosão, o catálogo traz valores maiores. A classe de carga de cada aplicação (esteira, misturador, elevador de canecas e outras) está na tabela de aplicações do catálogo, e o time técnico da PEAGE ajuda a classificar a sua.
A redução é a rotação do motor dividida pela rotação de saída desejada. Com motor de 4 polos (1.720 rpm), as saídas da linha Acionac são:
| Redução | 1/7,5 | 1/10 | 1/15 | 1/20 | 1/25 | 1/30 | 1/40 | 1/50 | 1/60 | 1/80 | 1/100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Saída (rpm) | 229 | 172 | 115 | 86 | 69 | 57 | 43 | 34 | 29 | 22 | 17 |
No dimensionamento de redutor rosca sem fim, escolha a redução mais próxima da rotação que a máquina precisa. Lembre que o rendimento cai nas reduções altas, como mostramos no guia do redutor coroa e rosca sem fim.
O catálogo traz tabelas de desempenho para motor de 4 polos (1.720 rpm) e de 6 polos (1.150 rpm). Como exemplo, estes são os valores nominais para a redução 1/20 a 1.720 rpm, que dá 86 rpm na saída:
| Tamanho | Rendimento | Potência admissível | Torque na saída |
|---|---|---|---|
| 25 | 0,70 | 0,20 cv | 11,6 Nm |
| 30 | 0,73 | 0,29 cv | 17,5 Nm |
| 40 | 0,77 | 0,60 cv | 38,3 Nm |
| 50 | 0,79 | 1,09 cv | 71,3 Nm |
| 63 | 0,81 | 1,96 cv | 131,5 Nm |
| 75 | 0,82 | 3,02 cv | 205,2 Nm |
| 90 | 0,84 | 4,99 cv | 347,3 Nm |
| 110 | 0,86 | 7,72 cv | 550,1 Nm |
| 130 | 0,86 | 12,55 cv | 894,2 Nm |
| 150 | 0,87 | 17,82 cv | 1.222,9 Nm |
No total, o catálogo chega a cerca de 40 cv e a torques acima de 1.500 Nm no maior tamanho. Esses valores são nominais, e a escolha final leva em conta o fator de serviço. Aplique o fator de serviço do passo 1, como no exemplo mais abaixo.
No dimensionamento de redutor rosca sem fim, com a redução definida, procure na tabela de desempenho o menor tamanho cuja potência admissível seja maior ou igual a:
O catálogo também mostra o inverso: o fator de serviço real do conjunto é a potência admissível do redutor dividida pela potência do motor. Confira o torque na saída, que a tabela dá em Nm. Para ver a massa, o óleo e as carcaças de motor de cada tamanho, consulte o guia do redutor rosca sem fim.
Exemplo de dimensionamento de redutor rosca sem fim. Aplicação: esteira transportadora com motor elétrico de 1 cv, 4 polos (1.720 rpm), trabalhando 10 horas por dia, com cargas moderadas e poucas partidas, e saída desejada de cerca de 86 rpm.
Resultado: redutor FCNDK ou FCNK tamanho 63, redução 1/20. A flange de entrada para motor de 1 cv (carcaça 80) é a 80B14 ou 80B5, conforme o motor.
Quando há engrenagem, pinhão de corrente ou polia montados no eixo do redutor, a força radial precisa ser verificada. O catálogo da Acionac traz esta fórmula:
| Elemento de transmissão | Fs | Observação |
|---|---|---|
| Engrenagens | 1,00 | 17 dentes ou mais |
| Engrenagens | 1,15 | Menos de 17 dentes |
| Pinhões de corrente | 1,00 | 20 dentes ou mais |
| Pinhões de corrente | 1,25 | Menos de 20 dentes |
| Pinhões de corrente | 1,40 | Menos de 13 dentes |
| Correias em V | 1,75 | – |
| Correias planas | 2,50 | – |
| Correias planas com polia tensora | 2,70 | – |
O resultado não pode passar do valor máximo da tabela de forças radiais do catálogo para o tamanho e a rotação. Como exemplo, no eixo de entrada maciço do tamanho 63, a 1.720 rpm, o catálogo admite 480 N. Quanto à força axial, o catálogo recomenda não passar de 50% do valor máximo da força radial. As tabelas valem para força aplicada no centro do eixo, e para outro ponto o catálogo traz uma fórmula de correção.
Para identificar um redutor que já está instalado, veja o guia do redutor caixa quadrada azul.
O redutor FCNDK é fornecido com óleo sintético, e a quantidade varia com a posição de montagem.
Defina a rotação de saída e a redução, encontre o fator de serviço pela tabela (regime, partidas e tipo de carga) e escolha o menor tamanho cuja potência admissível, na redução desejada, seja maior ou igual à potência do motor multiplicada pelo fator de serviço. Depois confira o torque, as forças no eixo e a flange do motor.
É a relação entre a potência máxima que o redutor admite na entrada e a potência do motor. Ele corrige o dimensionamento para o regime de trabalho (horas por dia e partidas por hora) e para o tipo de carga (uniforme, moderada ou forte). Quanto mais pesado o serviço, maior o fator exigido.
Depende do regime. No catálogo da Acionac, para motor elétrico trabalhando até 10 horas por dia, o fator é 1,00 para carga uniforme, 1,25 para moderada e 1,50 para forte, com até 10 partidas por hora. Confira a classe de carga da sua esteira com o time técnico.
Torque (Nm) = 9.550 × potência (kW) × rendimento ÷ rotação de saída (rpm). Por exemplo, 1 cv (0,7355 kW) com rendimento de 0,81 e saída de 86 rpm dá cerca de 66 Nm. O catálogo da Acionac também traz o torque nominal de saída em cada tabela de desempenho.
Não. A rotação muda (1.720 rpm contra 1.150 rpm), e as potências e os torques admissíveis também. O catálogo da Acionac traz tabelas de desempenho separadas para cada rotação. Use a que corresponde ao seu motor.
Nos tamanhos 25 a 90, óleo sintético VG320. Nos tamanhos 110 a 150, óleo sintético VG320 ou óleo mineral VG460 ou VG220, conforme a temperatura ambiente. A primeira troca é após 150 horas de trabalho, e óleo sintético nunca deve ser misturado com mineral.
Depende do tamanho e da redução. A flange B14 serve a motores de carcaça 56 a 90 e a B5, a motores de carcaça 56 a 160. Confirme a carcaça do motor e a flange no pedido.
Sim. A PEAGE, com sede e loja em Curitiba, presta serviço de dimensionamento técnico e acompanhamento de montagem e desempenho, atendendo indústrias do Paraná e de Santa Catarina.
Informe a potência e a rotação do motor, a rotação de saída, o regime de trabalho e o tipo de carga. A PEAGE indica o tamanho e a redução certos, com atendimento no Paraná e em Santa Catarina.
Falar no WhatsApp: (41) 3026-1634
Veja também a linha de redutores de velocidade, a marca Acionac ou a página de contato.
Dados do catálogo Acionac de Redutores de Velocidade (versão 2014/01). O exemplo é ilustrativo, e o dimensionamento final deve ser conferido pelo time técnico. Mais informações em acionac.com.br.
