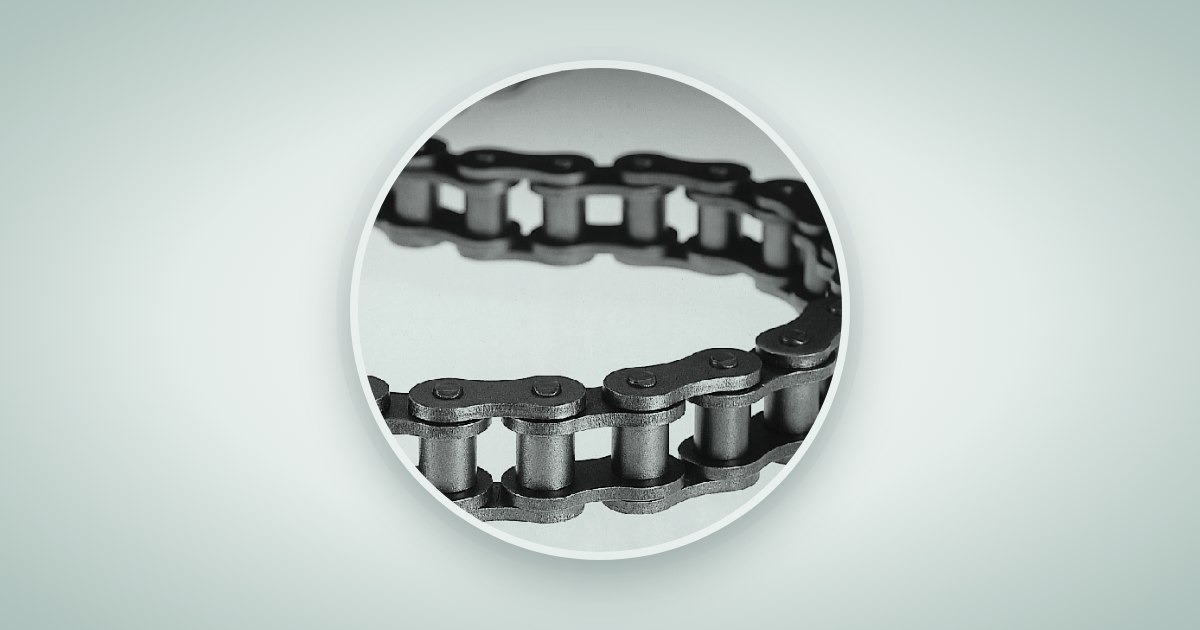

O alongamento de corrente de rolos é natural com o desgaste: a folga entre pino e bucha aumenta e o passo cresce aos poucos. Passar do limite faz a corrente assentar mal nos dentes, gerar ruído e danificar as rodas dentadas. Segundo o catálogo da Rexnord, o alongamento máximo é de 3% (30 mm por metro), e depois disso a corrente deve ser trocada. Veja como medir, qual o limite quando a roda dentada é grande e quais outros sinais pedem a troca.
O alongamento de corrente de rolos vem do atrito entre pino e bucha. Cada articulação ganha uma pequena folga e, somadas ao longo de dezenas de elos, essas folgas fazem a corrente ficar mais comprida. A lubrificação correta é o principal fator para controlar esse desgaste. Veja como lubrificar corretamente.
A orientação do catálogo da Rexnord para o alongamento de corrente de rolos por desgaste é de no máximo 3%, ou 30 mm por metro. Atingido esse valor, a corrente deve ser trocada.
Em correntes presas nas duas pontas (como em empilhadeiras), o catálogo orienta medir somente na área de trabalho.
O limite de 3% diminui quando a roda dentada maior tem mais de 67 dentes. A fórmula do catálogo é:
Alongamento permitido ≈ 200% ÷ Z2, em que Z2 é o número de dentes da roda dentada maior.
| Dentes da roda maior (Z2) | Alongamento permitido |
|---|---|
| 67 | ≈ 3,0% |
| 80 | ≈ 2,5% |
| 100 | ≈ 2,0% |
| 120 | ≈ 1,7% |
Para escolher a corrente certa, veja os padrões ANSI e ISO e as tabelas. A PEAGE é distribuidora autorizada Regal Rexnord no Paraná e em Santa Catarina.
A referência do catálogo da Rexnord é 3%, o que equivale a 30 mm por metro. Depois disso, a corrente deve ser trocada. O limite é menor se a roda dentada maior tiver mais de 67 dentes.
Use a fórmula do catálogo: alongamento permitido ≈ 200% dividido pelo número de dentes (Z2) da roda dentada maior. Por exemplo, com 100 dentes, o limite é de cerca de 2%.
O ajuste de tensão compensa só a folga, não o desgaste. Quando a corrente passa do limite de alongamento, ela não assenta mais corretamente nos dentes e acelera o desgaste das rodas dentadas. A recomendação é trocar a corrente e conferir as rodas dentadas.
Se as rodas dentadas apresentarem desgaste visível nos dentes, o ideal é trocar o conjunto. Uma corrente nova em uma roda dentada gasta tende a se desgastar mais rápido.
Defina um intervalo de inspeção para cada máquina, de acordo com a carga, a lubrificação e o ambiente, e inspecione com mais frequência em condições severas. Também troque sempre que houver danos visíveis.
Em correntes fixas nas duas pontas, o catálogo orienta medir o alongamento apenas na área de trabalho da corrente.
Envie o número da corrente, o passo, as fileiras, a quantidade de elos e fotos das rodas dentadas. Nosso time técnico retorna com a cotação para o Paraná e Santa Catarina.
Falar no WhatsApp: (41) 3026-1634
Veja também a linha de acoplamentos industriais ou a página de contato.
Os valores seguem o catálogo Rexnord Quality Chains e são referências gerais. Siga sempre o manual do equipamento e as normas de segurança.
