Lubrificador automático de corrente de rolos Gruetzner

O lubrificador automático de corrente aplica o lubrificante em pequenas doses, no ponto certo e em intervalos regulares, sem depender de alguém lembrar de lubrificar. Segundo o catálogo da Rexnord, cerca de 60% das falhas de corrente vêm de lubrificação inadequada, e a Gruetzner, da Alemanha, tem uma linha completa para resolver isso. Neste guia técnico mostramos como o sistema funciona, como escolher o próprio lubrificante, qual modelo usar na corrente e por que vale levar o lubrificador junto com a corrente Rexnord.

Por que usar lubrificador automático de corrente

Na corrente de rolos, a lubrificação precisa chegar à articulação, entre pino e bucha, passando por uma folga estreita entre as placas. Quando isso falha, o desgaste dispara. O ensaio da RWTH Aachen citado no catálogo da Rexnord mostra a diferença: a corrente a seco alongou 30 mm, contra 0,5 mm da corrente bem lubrificada, no mesmo período.

A lubrificação manual tem pontos fracos conhecidos:

• Intervalo irregular: a corrente fica dias sem lubrificante entre uma rodada e outra.
• Quantidade errada: falta de óleo gera atrito seco, e o excesso suja a máquina e o ambiente.
• Mistura de lubrificantes: produtos diferentes aplicados por pessoas diferentes.
• Pontos de difícil acesso: o mecânico precisa se expor para lubrificar com a máquina em funcionamento.

O lubrificador automático de corrente troca a rodada manual por uma dose contínua, programada e igual todos os dias. Para os erros mais comuns e a viscosidade do óleo, veja o guia de lubrificação de corrente de rolos.

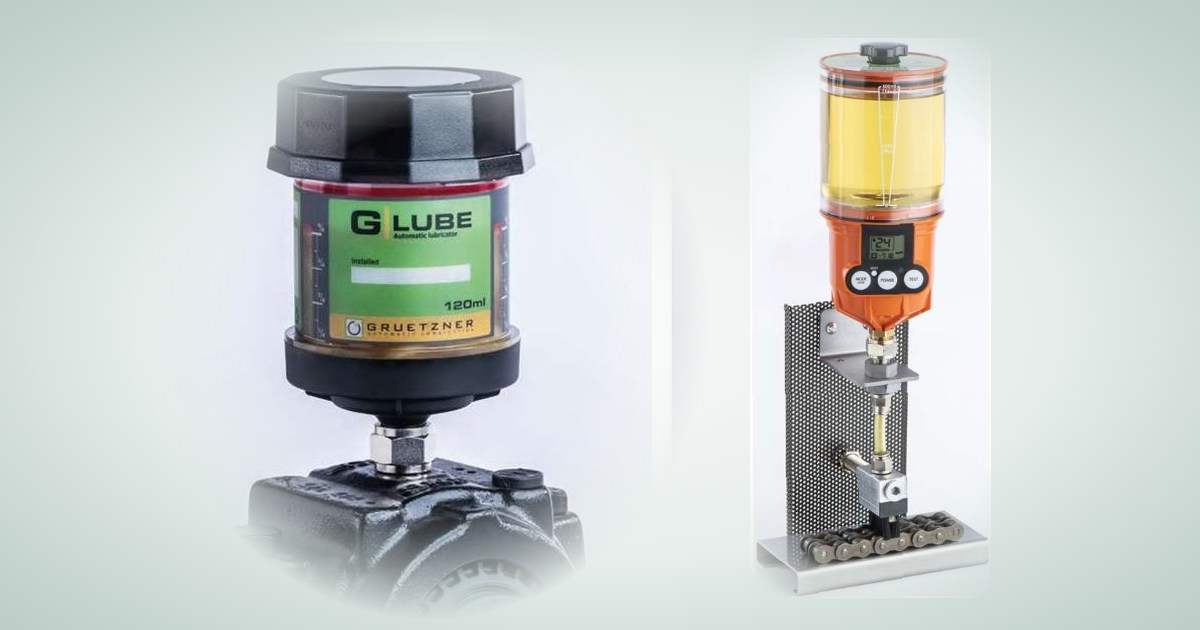

Como funciona o lubrificador automático Gruetzner

A Gruetzner GmbH, de Nuremberg, na Alemanha, fabrica sistemas de lubrificação automática desde 1993. O conjunto tem quatro partes:

1. Reservatório com o lubrificante, em volumes de 60 a 500 ml conforme o modelo.
2. Acionamento que empurra o lubrificante: eletroquímico (gás nitrogênio) nos modelos G-LUBE, ou eletromecânico nas demais linhas, com bateria ou alimentação de 24 V.
3. Saída por mangueira, com distribuidores quando há mais de um ponto (até 12 pontos em alguns modelos).
4. Aplicador na corrente: escova, pinhão ou espuma.

Você define o período de descarga, de 1 a 36 meses conforme o modelo, e o lubrificador libera o lubrificante aos poucos, sem intervenção. A maioria dos modelos é fechada e dosa conforme a necessidade, o que reduz consumo e contaminação.

Você escolhe o lubrificante no lubrificador automático de corrente

Esta é uma das maiores vantagens da linha Gruetzner: o lubrificador não prende você a um lubrificante fixo. Os modelos aceitam graxas e óleos padrão, inclusive de grau alimentício NSF-H1, ou o lubrificante que o seu cliente já usa, e podem ser recarregados pelo usuário. Isso ajuda a:

• Manter o lubrificante homologado pelo fabricante da máquina ou da corrente.
• Atender a indústria de alimentos com lubrificante H1, quando a planta exige.
• Evitar mistura de produtos incompatíveis no mesmo ponto.
• Padronizar o estoque da manutenção, usando o lubrificante que já está na casa.

Segundo a Gruetzner, o G-LUBE aceita óleo ou graxa até a classe NLGI 2, e o Lubricus, até a classe NLGI 3.

Aplicadores: escova, pinhão e espuma

O que leva o lubrificante do reservatório até a corrente é o aplicador. A linha Gruetzner tem acessórios próprios para corrente, como escovas, pinhões e aplicadores de espuma:

• Escova: aplica o óleo sobre a corrente por contato, de forma contínua.
• Pinhão de lubrificação: aplica o óleo por um pinhão em contato com a corrente.
• Aplicador de espuma de poliuretano: usado só com óleo e combinável com os lubrificadores Gruetzner. Segundo a fabricante, permite lubrificar correntes de até 5 m/s.

O catálogo da Rexnord orienta aplicar o lubrificante na borda das placas laterais, e é essa a função do aplicador: entregar o óleo exatamente onde ele precisa entrar.

Linhas Gruetzner e qual usar na corrente

A PEAGE trabalha com a linha de lubrificadores Gruetzner. Estes são os principais modelos, conforme o catálogo:

Qual lubrificador automático de corrente escolher

• Corrente com óleo: a linha G-LUBE EM OIL, de 500 ml, é a indicada pela Gruetzner para correntes. O reservatório grande atende vários pontos ao mesmo tempo.
• Máquina parada com frequência: o G-LUBE VIB só lubrifica quando o sensor detecta vibração, ideal para operação descontínua.
• Vários pontos de lubrificação na mesma máquina, com corrente e rolamentos: modelos multiponto, como G-LUBE EM, LUB-S e Lubricus.
• Área com risco de explosão: versões ATEX e EX, conforme o modelo.

Os rolamentos e mancais da mesma máquina também podem ter lubrificador automático, com graxa, além do lubrificador automático de corrente. A escolha final depende da aplicação, e a PEAGE indica o modelo certo.

O que informar para dimensionar o lubrificador automático de corrente

Com poucas informações o nosso time técnico define a corrente e o lubrificador. Envie:

• Tipo e passo da corrente (ANSI ou ISO), número de fileiras e comprimento. Se estiver em dúvida, veja como identificar sua corrente.
• Velocidade da corrente em m/s e o regime de trabalho (contínuo ou intermitente).
• Lubrificante usado hoje e se há exigência de grau alimentício.
• Temperatura do ambiente e presença de poeira, água ou produtos químicos.
• Quantidade de pontos de lubrificação e a facilidade de acesso.
• Área classificada (ATEX) e se há alimentação de 24 V ou CLP.

Corrente Rexnord + lubrificador: um fornecedor para os dois

Corrente e lubrificador automático de corrente trabalham juntos: a corrente certa, sem o lubrificante certo, desgasta rápido. Por isso a PEAGE oferece a corrente Rexnord e o lubrificador automático Gruetzner no mesmo pedido:

• Um só dimensionamento: passo, fileiras, velocidade e lubrificante definidos juntos.
• Um só fornecedor para corrente, lubrificador e acessórios, com atendimento no Paraná e em Santa Catarina.
• Instalação já pensada: a corrente sai com o plano de lubrificação definido, em vez de ser resolvido depois da primeira falha.
• Lubrificante do seu jeito: o lubrificador recebe o lubrificante que você escolher, como vimos acima.

Os itens também podem ser consultados separadamente, se você já tem a corrente instalada. Para escolher a corrente, veja o guia de correntes ANSI e ISO Rexnord.

Passo a passo da instalação

1. Limpe a corrente se estiver muito suja, com derivados de parafina (óleo diesel, querosene ou éter de petróleo), conforme o catálogo da Rexnord.
2. Defina o ponto de aplicação: o lubrificante deve chegar à borda das placas laterais.
3. Fixe o lubrificador em um suporte firme, longe de calor excessivo, e conecte a mangueira e o aplicador.
4. Escolha e carregue o lubrificante adequado à corrente.
5. Programe o período e faça a descarga inicial para encher a mangueira.
6. Confira o resultado: olhe o pino do elo de conexão, que deve ter filme de lubrificante em toda a superfície. Se estiver seco ou com ferrugem, ajuste a dose. Acompanhe também o alongamento da corrente.

Perguntas frequentes: lubrificador automático de corrente

Dados técnicos dos catálogos da Gruetzner e da Rexnord (Quality Chains), que são referências gerais e variam conforme o modelo. Em aplicações específicas, siga as orientações do fabricante do equipamento e da corrente. Mais informações sobre a linha em g-lube.com.
