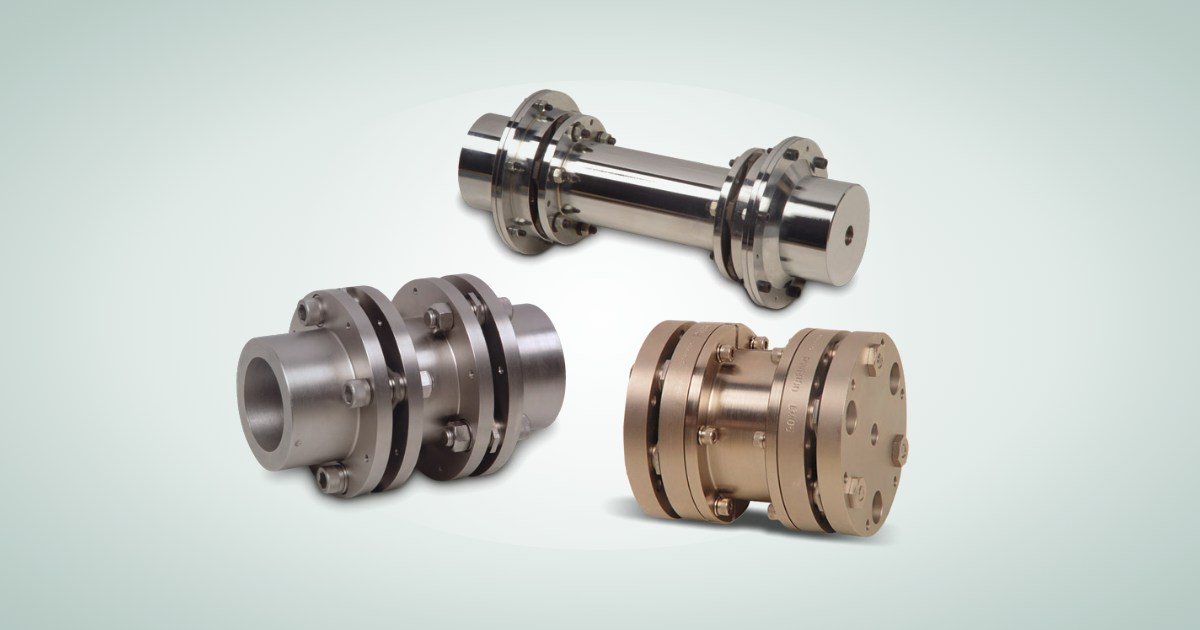

O acoplamento Lamiflex é uma linha brasileira de acoplamentos de discos flexíveis (também chamados de acoplamentos de lâminas), pensada para alta velocidade e aplicações críticas, como compressores, bombas, geradores e turbinas. Hoje a Lamiflex faz parte da Regal Rexnord, e a PEAGE é distribuidora autorizada Regal Rexnord no Paraná e em Santa Catarina, com sede e loja em Curitiba. Além de fornecer, a PEAGE atende também a reforma de acoplamentos de discos PWE, PWH e Euroflex Regal Rexnord. Neste guia você entende como esse acoplamento funciona, em que ele se diferencia de um acoplamento elástico, como funciona a reforma, quais cuidados tomar e como pedir o orçamento.
A Lamiflex é uma fabricante brasileira de soluções em acoplamentos de discos de alta velocidade e acoplamentos elastoméricos, voltada a aplicações exigentes. Seu portfólio inclui:
Com a incorporação à Regal Rexnord, a Lamiflex passa a compor o mesmo portfólio de marcas de transmissão de potência que a PEAGE já distribui, como Rexnord, Falk, Thomas e Omega.
No acoplamento de discos, a transmissão do torque é feita por um pacote de lâminas finas de aço inoxidável, presas alternadamente aos cubos (ou aos cubos e a um espaçador) por parafusos. Quando os eixos estão levemente desalinhados, as lâminas flexionam como uma mola e acomodam o desalinhamento. Isso traz vantagens conhecidas:
A linha de alto desempenho Powerflex da Lamiflex reúne quatro séries de acoplamentos de discos. Todas dispensam lubrificação e usam discos de aço inoxidável, mas cada uma atende a uma necessidade diferente:
| Série | Configuração | Destaques do fabricante | Balanceamento e norma |
|---|---|---|---|
| PWF | Dois cubos e um espaçador central, com 2 unidades flexíveis que podem ser instaladas e removidas. | Menos peças e menor custo, com construção simples. Alta capacidade de absorver desalinhamento, com limites ampliados axial e lateral. Montagem sem ferramentas especiais. Sem lubrificação, sem peças plásticas e sem anéis de borracha. Discos em aço inoxidável série 300 e demais peças em aço de alta resistência com fosfatização anticorrosiva. | AGMA classe 8 de fábrica. Para velocidades mais altas ou especificação completa da API 610, o fabricante indica outras séries da linha. |
| PWE | Média potência, com espaçador. Dois cubos e uma unidade central flexível em cartucho, montada na fábrica e instalada e removida como um único componente. | A instalação e a remoção do cartucho preservam o balanceamento especificado. Dispositivo anti-flail, que retém o espaçador se a unidade flexível falhar. Lâminas em aço inoxidável série 300 e demais componentes em aço carbono com fosfato. | AGMA classe 9 de fábrica (opções AGMA 10 e 11 ou ISO 2.5 e 1.0). Projetada para a API 610 e para a maior parte da API 671. |
| PWB | Acoplamento com unidades flexíveis e espaçador bipartido, posicionado por uma guia de segurança. | Permite inspecionar e fazer a manutenção sem separar nem desalinhar os equipamentos acoplados. Inspeção visual sem desmontar. Reduz o tempo de alinhamento. Pode substituir acoplamentos lubrificados de engrenagem e de grade sem alterar a base da máquina. Indicado para equipamentos sem separação entre as pontas dos eixos. | AGMA classe 8 de fábrica (opções AGMA 9, ISO G 6.3 e conformidade com a API 610). |
| PWH | Série de alto desempenho da linha Powerflex. | Maior flexibilidade e baixa força de reação. Distribuição uniforme de tensões. Peso e inércia reduzidos e montagem compacta. Cubos com alta capacidade de diâmetro de furo. Cubos, anéis de guarda e espaçadores em aços de alta liga e elementos flexíveis em aço inoxidável de alta qualidade. Montagem controlada, com guia de interferência e parafusos de tolerância controlada, que preserva o balanceamento após várias montagens. | Tolerâncias e balanceamento em conformidade com a API 671. |
Dados da página de cada série no site da Lamiflex. Torque, rotação e dimensões de cada tamanho constam no catálogo High Performance Couplings (P-7515-C); nosso time ajuda a consultar e dimensionar.
Em máquinas críticas, trocar o acoplamento inteiro nem sempre é necessário. Quando os cubos e o espaçador estão em bom estado, a reforma do acoplamento costuma ser uma alternativa prática à compra de um conjunto novo. A PEAGE atende pedidos de reforma e de reposição de peças para os acoplamentos de discos PWE, PWH e Euroflex, todos da linha Regal Rexnord, e orienta o processo desde a avaliação até a entrega, no Paraná e em Santa Catarina.
| Série | Resumo |
|---|---|
| PWE (Lamiflex) | Média potência, com espaçador e unidade central flexível em cartucho (detalhes na seção anterior). |
| PWH (Lamiflex) | Série de alto desempenho, com balanceamento conforme a API 671 (detalhes na seção anterior). |
| Euroflex (Regal Rexnord) | Acoplamentos de discos projetados sob medida para cada aplicação, usados, por exemplo, em turbinas a gás e a vapor que acionam geradores e compressores e em bombas de alimentação de caldeira. |
| PWB e PWF (Lamiflex) | Consulte nosso time sobre reforma e reposição de peças dessas séries. |
O escopo exato de cada reforma, o prazo e o orçamento dependem da série, do tamanho e da condição do acoplamento, e são confirmados após a avaliação técnica.
| Acoplamento de discos (ex.: Lamiflex, Thomas) | Acoplamento elastomérico (ex.: Omega, Viva, Wrapflex) | |
|---|---|---|
| Elemento flexível | Pacote de lâminas de aço inoxidável | Elemento de poliuretano ou elastômero |
| Lubrificação | Não precisa | Não precisa (nas linhas citadas) |
| Folga (backlash) | Sem folga, torque preciso | Elástico: amortece vibrações e choques |
| Indicação típica | Alta velocidade, máquinas críticas, exigência de balanceamento e API | Uso geral, bombas e ventiladores, onde o amortecimento ajuda |
| Manutenção | Inspeção do pacote de lâminas e dos parafusos | Troca do elemento, em geral sem mover os equipamentos |
A escolha depende do equipamento, da rotação, do torque e das normas exigidas. Conheça também os guias de acoplamento Omega e de acoplamento Falk, e a linha de discos Thomas, que a PEAGE também distribui (Thomas 71, XTSR71 e DBZ).
Em acoplamentos de alta velocidade, a procedência e o suporte técnico fazem diferença. Ao comprar da PEAGE, distribuidora autorizada Regal Rexnord em Curitiba, você conta com:
Atendemos indústrias de todo o Paraná (Curitiba e Região Metropolitana, Campos Gerais, Norte, Oeste e Sudoeste) e de Santa Catarina (Norte catarinense e Joinville, Vale do Itajaí, Grande Florianópolis, Oeste e Sul do estado). Para fora da região de Curitiba, o envio é feito pela transportadora da sua preferência; combine os detalhes com nosso time.
Saiba mais sobre a PEAGE e as marcas que distribuímos em Rexnord e na categoria de acoplamentos industriais.
Para a cotação sair rápida e correta, envie:
Como em qualquer acoplamento de alta velocidade, siga o manual e o torque de aperto do fabricante, alinhe com alinhador a laser dentro do menor desalinhamento possível e não misture parafusos nem pacotes de lâminas, para preservar o balanceamento. Os sinais abaixo são comuns em acoplamentos de discos (referência geral):
| O que se vê | Causa provável | O que fazer |
|---|---|---|
| Cor avermelhada entre as lâminas, descoloração irregular no pacote | Ataque químico do ambiente (cloro, ácidos ou bases fortes, sulfeto de hidrogênio) | Avaliar o ambiente e a proteção do acoplamento e substituir o pacote de lâminas. |
| Um pacote comprimido e outro esticado | Contraporcas apertadas com os discos fora de posição ou acoplamento desalinhado | Desmontar, corrigir a posição e reapertar as contraporcas com o acoplamento alinhado. |
| Lâminas embutidas no corpo do parafuso | Junta solta ou sobrecarga severa | Substituir pacotes e parafusos; apertar pela porca ou contraporca, nunca girando o parafuso. |
| Pacote com protuberância perto do centro ou inclinado em seções alternadas | Sobrecarga: torque acima do pico do acoplamento | Rever o torque e o dimensionamento; se a distorção não sumir após soltar as contraporcas, substituir o pacote. |
É uma linha de acoplamentos de discos flexíveis de alta velocidade e de acoplamentos elastoméricos, fabricada no Brasil e hoje parte da Regal Rexnord. A linha de alto desempenho Powerflex, com a série PWH, é voltada a aplicações críticas, como compressores, bombas, geradores e turbinas.
Sim. A PEAGE é distribuidora autorizada Regal Rexnord, com sede e loja em Curitiba (PR), e atende indústrias de todo o Paraná e de Santa Catarina.
A PWF é a opção simples e de menor custo, com 2 unidades flexíveis e espaçador. A PWE é de média potência, com unidade central em cartucho e projeto para a API 610. A PWB tem espaçador bipartido, que permite inspeção e manutenção sem mover as máquinas e pode substituir acoplamentos de engrenagem ou de grade. A PWH é a série de alto desempenho, com balanceamento conforme a API 671.
Sim. A PEAGE, distribuidora autorizada Regal Rexnord no Paraná e em Santa Catarina, atende pedidos de reforma e de reposição de peças dos acoplamentos de discos PWE, PWH e Euroflex. O escopo, o prazo e o orçamento são confirmados após a avaliação técnica do acoplamento.
Em geral, avaliação visual e dimensional do conjunto, substituição dos componentes de reposição (pacotes de lâminas, parafusos, porcas e arruelas), remontagem controlada conforme as instruções do fabricante e balanceamento e conferência segundo a especificação da série.
Quando os cubos e o espaçador estão em bom estado e os componentes de desgaste podem ser repostos. A avaliação técnica indica se a reforma atende ou se é melhor repor o conjunto.
Não. No acoplamento de discos o torque é transmitido por um pacote de lâminas de aço inoxidável que flexiona, sem contato deslizante entre peças metálicas, então dispensa graxa e óleo.
O de discos usa um pacote de lâminas de aço inoxidável, é livre de folga e adequado a altas rotações e máquinas críticas. O elastomérico usa um elemento de poliuretano ou elastômero, que amortece vibrações e choques e costuma ser a escolha para uso geral, como bombas e ventiladores.
A série PWH tem tolerâncias e balanceamento em conformidade com a API 671 e montagem controlada para preservar o balanceamento. Confirme sempre os requisitos do seu projeto no catálogo e com nosso time técnico.
Envie pelo WhatsApp a série e o modelo (ou uma foto da identificação), a aplicação, potência e rotação, o diâmetro dos eixos, a distância entre pontas de eixo, a norma exigida e a cidade de entrega. O time técnico da PEAGE confirma o modelo e retorna a cotação.
Sim. Além do Paraná, atendemos indústrias de Santa Catarina, em regiões como Joinville e Norte catarinense, Vale do Itajaí, Grande Florianópolis, Oeste e Sul do estado.
Fale com a PEAGE, distribuidora autorizada Regal Rexnord em Curitiba. Informe o modelo, a aplicação e os dados do equipamento (ou envie o acoplamento para avaliação de reforma), e nosso time técnico retorna com a cotação.
Falar no WhatsApp: (41) 3026-1634
Veja também a categoria de acoplamentos industriais ou a página de contato.
Os dados técnicos da Lamiflex vêm do site do fabricante (Lamiflex Couplings, parte da Regal Rexnord) e são referências gerais; consulte sempre o catálogo e o manual do fabricante para dimensionamento, instalação e requisitos de norma.
